產品介紹
產品用途：低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
產品特點：
低溫閘閥,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的閘閥,頸部長度T一般為500mm,或根據我公司的設計和計算確定.低溫閘閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣瑲饣瘯r(shí)，體積膨脹數百倍。
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃
低溫閘閥經過特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-8小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。其特點如下
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
產品采用標準: GB12237、BS5351、GB12221、JB/T79、GB9113、ANSI B 16.25、ANSI B 16.5
主要性能規范：彈性密封結構
驅動方式：手動、齒輪傳動
適用溫度: -196℃
適用介質: 低溫液態介質
公稱通徑：DN50~DN400
公稱壓力：PN16~PN40
性能參數
|
型號
|
DZ40Y-16
|
DZ40Y-25
|
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
|
|
適用溫度（℃）
|
LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
|
||
|
材料
|
閥體、閘板、閥蓋、支架
|
LC3、LCB、LCC、1Cr18Ni9Ti
|
|
|
填料
|
浸四氟乙烯石棉繩
|
||
|
手輪
|
QT450-10
|
||
|
閥桿螺母
|
ZCuA110Fe3
|
||
|
閥桿
|
1Cr18Ni9Ti
|
||
|
墊片
|
低溫石棉
|
||

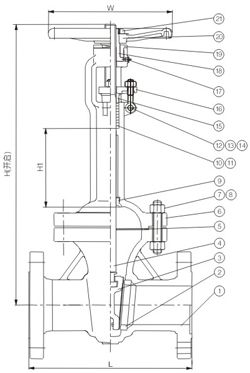

主要外形和連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| DZ40Y-16L | ||||||||
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 320 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 350 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 385 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 420 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 540 | 240 |
| 65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 610 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 690 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 780 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 930 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 980 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1180 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1390 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1620 | 560 |
| 350 | 550 | 520 | 470 | 425 | 34 | 16-25 | 1810 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1970 | 640 |
| DZ40Y-25L | ||||||||
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 320 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 350 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 385 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 420 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 540 | 240 |
| 65 | 270 | 180 | 145 | 120 | 22 | 8-18 | 610 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 690 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-23 | 780 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28 | 8-25 | 930 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-25 | 980 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 1180 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-30 | 1390 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-30 | 1620 | 560 |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-34 | 1810 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16-34 | 1990 | 640 |
